一、特點
它是使用壓縮空氣為動力源，以氣體增壓泵為壓力源，輸出氣體壓力與驅動氣源壓成比例。通過對驅動氣源壓力的調整，便能得到相應的增壓后的氣體壓力。當驅動氣源壓力與增壓后的氣體壓力平衡時，增壓泵便停止充壓，輸出氣體壓力也就穩定在預調的壓力上。適用范圍廣等特點。它特別適用于閥門、管路、連接件、壓力容器等受壓設備的試壓檢驗。同時也適合科研、檢驗部門檢測工具。
二、用途
用于CNG改裝汽車管路、閥門、連接件的氣密性檢驗及耐壓檢驗。
三、型號意義
SC-40A
SC---CNG改裝汽車管路氣密性試驗裝置代號
40---表示該裝置所使用的氣體增壓泵的增壓比為40：1
A---表示全封閉標準型

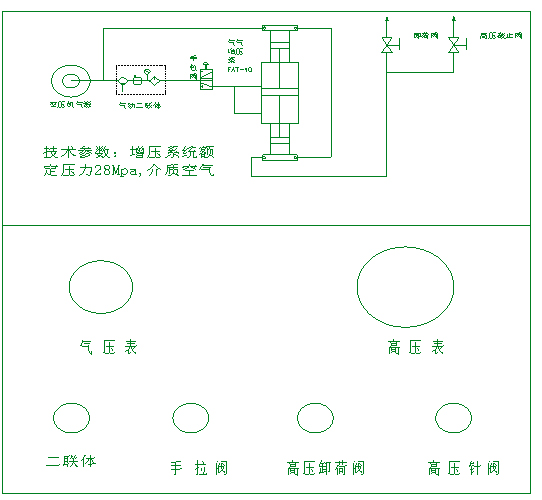

四、工作原理圖及面板設計圖
注:所用元件介紹
|
序號
|
名 稱
|
序號
|
名 稱
|
|
1
|
二聯體，氣源處理元件
|
5
|
高壓氣體壓力表
|
|
2
|
手動換向閥
|
6
|
高壓針閥
|
|
3
|
氣體增壓泵FAT-40
|
7
|
卸荷閥
|
|
4
|
氣源壓力表
|
|
|
注意事項：高壓截止閥為錐形針閥，關閉力不能大于18NM。在升壓過程，截止閥如有滲漏，正確的操作應是卸壓后再重新關閉。避免用力過大而損壞閥芯，縮短該閥使用壽命。
五、技術參數及特點
技術參數
|
系統額定壓力
|
32MPa
|
|
噪音
|
<75dB
|
|
相對濕度
|
不高于90%
|
|
環境空氣壓力
|
0．1MPa
|
本系統特點
無油壓縮,氣體不受污染。
不需配電設備。
不需冷卻機。
控制機簡單，機中全部使用氣動控制，安全可靠。
噪音小。
設備尺寸小，可撬裝化，安裝費用低。
由于設計簡單和壓縮的低耗熱量而帶來的低維護費用。
|
