1、功能概述

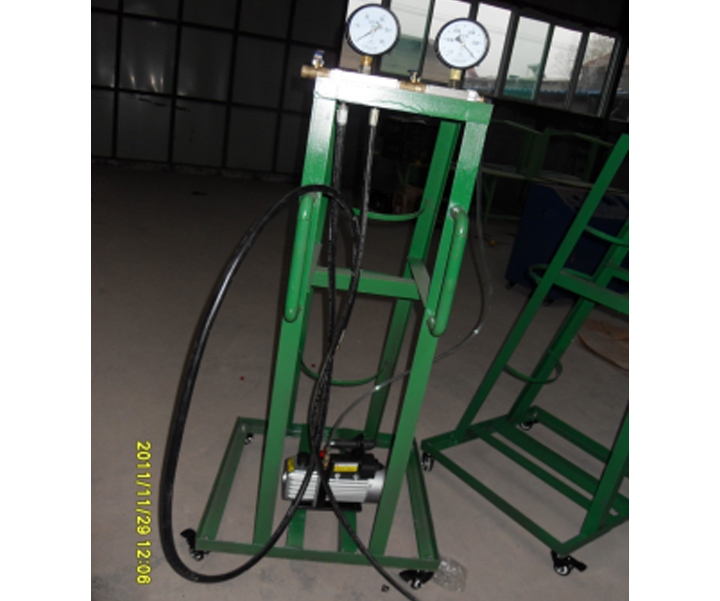

隨著電力行業、天然氣行業的迅猛發展,電力行業大量設備的投入,尤其是SF6電器設備的不斷增加,對SF6電器設備的安裝調試和檢修維護的要求越來越高,為了適應市場的需要,加上本公司多年從事SF6電氣設備的試驗、檢測以及相關的專業技術經驗的積累,并借鑒國外先進的SF6電氣維護設備技術,開發出具有獨立產權的抽真空充氣裝置,本裝置主要用于SF6斷路器、互感器、GIS、天然氣氣站、包括CNG/LNG氣站改裝行業等氣室的抽真空和充氣。本產品可根據不同客戶的要求進行定制。
系統包括抽真空及回充系統、凈化系統、壓縮系統、冷凝系統,可應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠、天然氣站、改裝廠等部門,作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。
利用該系統對上述電器產品進行回收凈化、回充凈化、抽真空,可氣態、液態存儲。本系統亦可用作其它部門抽真空和回收其它稀有昂貴氣體的設備。
2、產品特點
采用了國際先進的冷凍液化法設計原理,降低了系統的工作壓力,大大提高了而回收的工作效率。
使用柱式液位計,SF6液位指示直觀準確。
配有能自在生的干燥過濾器。
能將SF6氣體液化灌入鋼瓶。
流程圖繪于操作面板,操作簡便明了。
采用風冷、移動式,可在無水源情況下使用。
3、技術參數
抽真空速率:可定制
回收速率:可定制
極限真空度:<10Pa
泄漏率:<0.5%
輸送管:5米
輪胎:優質腳輪,便于移動,不傷害地面。
真空表:指針式或數字式(可選)
電壓:380V 50Hz
|
